先般入手したモジュールを周辺回路とともに筐体に納めました。
DSPラジオ
モジュール基板と外部接続をどうするかしばらく悩みました。

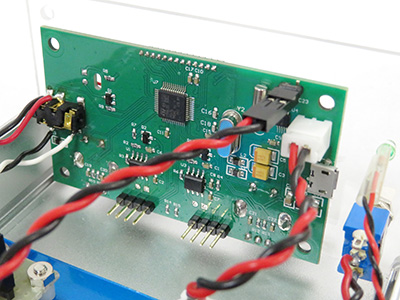

DSPモジュール裏面
オーディオ出力で2pin x 2になっているのはスピーカー出力です。なので他のオーディオ機器の入力には全然向いていません。仕方がないのでイヤホンジャックの半田面に直付けでケーブルを引っ張り出し中継基板にコネクタ接続としました。そのままRCAジャックまで引っ張り出してしまうとメンテナンス時にバラすのがパネルを外すのに半田付けし直しが生じて大変手間だからです。

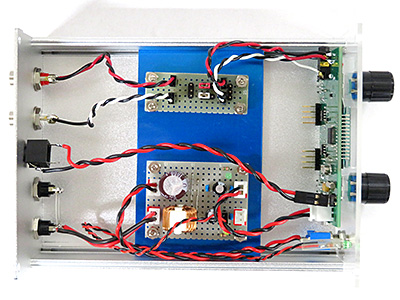

筐体内部
中身はモジュールのおかげでスカスカです。
電源基板はモジュールが3.3〜5Vを必要としているのでAM1117で5Vを生成しています。12Vのスイッチング型ACアダプタを前提としていますのでコモンモードチョークのフィルタを入れてあります。アダプタの種類によるのでしょうが、私が使用しているアダプタではノイズが気になるような状態にはなりませんでした。
12Vを直接取り出せるコネクタもつけましたがレベルメータをフロントパネルに取り付ける隙間もありませんし、このまま空きコネクタになりそうです。
フロントパネルは改良の余地ありで、モジュールのLCDディスプレイと状態表示インジケータのLEDのみを見せたいので透明アクリルでは全部見えてしまっており、何かマスクを作って隠蔽する方向で検討中です。一番良いのは黒色の色画用紙を切り抜いて挟み込むのですが、紙にプリントしてTUNE/VOLなどの文字を入れたものを作るかどうか思案中です。
感度はそこそこで「まあ使えるか」な感じですね。受信周波数はFMワイドの76.0〜108.0MHz。なにせ説明書も添付文書も全くないのでかなり手探りでした。
受信レベル表示は選曲同調していてもしなくても3本アンテナなので何を表示しているか不明。インジケータを選曲同調していれば緑色LEDが点灯、外れると赤色LEDが点灯するようです。
TX/RXの端子があるので制御デバイスをシリアル経由で直接操作すればいろんな事ができるはずでが如何せん資料全くなし。ここからゼロベースで調べるのはちょっと辛いので、とりあえずこのままで試用開始です。どなたか調べてみた方がいらっしゃればご指導いただけると有難く存じます。
