「光り物」はAMラジオに並んで初心者向けの電子工作のもう一つの王道ですね。
LM3909を使用したLEDマーカー

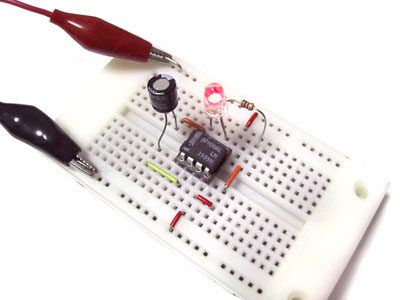

チカチカパッパ2号である
写真では点灯状態を撮りたかったのでハイフラッシャー用の抵抗を追加している
既に廃品種となっているLM3909ですが、以前から試してみたいと思っていました所、共立シリコンハウス3Fで「廃番IC掘り出し品コーナー」に置いてありましたので、無くなる前に（笑）入手しておきました。
専用ICだけあって、さすがに回路は「ウソっ！」と言いたくなるぐらい単純に完成します。作った回路はデータシート記載の回路例で、ICと光るデバイスとして使用するLED以外はコンデンサ１本でおしまいです。LM3909のピンには使用しない（３ピンと７ピン）ピンもあり、さらにハンダ付けの箇所が少なくなります。
弛張発振回路とチャージポンプの組み合わせだったチカチカパッパ１号はユニバーサル基板で組み上げると、実装・配線がそれなりに面倒くさいですが、こちらは2.54mmピッチのユニバーサル基板で殆どハンダ付けする箇所も無く、ハンダ面での配線とりまわしも殆ど悩む事すらありません。すばらしい！

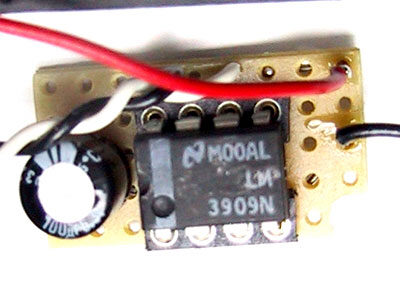

実装した回路部分
ICとコンデンサ1本だけで完成してしまう
1.5Vのアルカリ乾電池１セルで稼働した場合、データシートによると0.32mAの電流しか消費せず、単３でも数ヶ月、単２だとほぼ１年は光り続けるほどの低消費電力です。電源電圧も1.1V付近まで落ちても大丈夫で、大変巧妙な回路が組まれていると言えるでしょう。
１号と同じくタカチのTB50で組み込み、単５電池で動作させるように作ってみました。

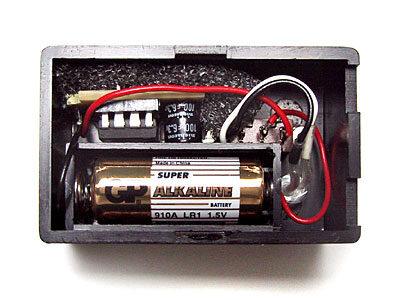

組み込み状態
さすがにケースが小さいと配線もつらい
ついでに１号も同じ位置にLEDをつけてしまい、この形で使用するようにしました。

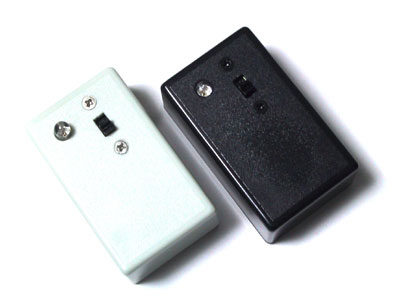

1号機と2号機
点滅間隔は2号機の方がやや早い
継続動作時間と電池の入手性を考慮すると単３×１で使用するのが良さそうです。
組み込みは単３×２のスイッチ付きケース（秋月電子通販番号：P-00310）などに１セル電池、のこりのセルのスペースに回路を組み込むのがお手軽そうです。
回路が違いますので挙動も違いますが、１号機はチャージポンブのコンデンサに充電した電荷は相当の間保持されていますので、次回電源オン時に残された電荷が大きければすぐに点灯して充電動作に戻りますが、２号機は電源オンの度に回路の動作が初期状態から開始されるようで、電源オンから1回目の点灯までの時間は電源オフのタイミングでは変わりません。
発光時の明るさは１号の方が明るいようですが、消費電流が２号に比べて大きい事を考えると今回の２号の方が長時間動作という目的に合致して実用的であると思われます。
