小物工具（#19）

　やっと、コネクタ接点をまともに作ることができるようになりました。

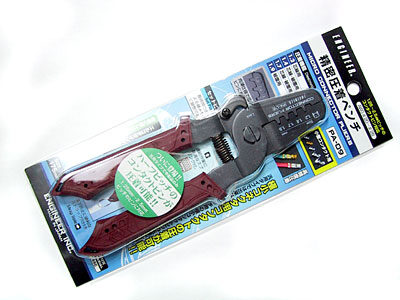

　エンジニア PA-09 精密圧着ペンチ

　いままで、コネクタのコンタクトピンを大きいサイズの圧接工具やラジオペンチなどを使いながら、ごまかしつつ作ってきたのですが、満足のいく状態ではありませんでした。
　かといって、各コネクターメーカーから発売されている専用工具は「うぎゃー！」と叫びたくなるぐらい高額です。
　大は小をかねず、小さいもの相手に大きいサイズの端子用の工具をつかってもまともにはできません。
　シリコンハウスのブログを見ていると、どうも工具メーカーのエンジニアと共同で開発したようで、ハーフピッチサイズのコネクタ用のコンタクトでもきれいにできるという売り文句でした。
　「もう、買うしかない！」と奮い立ち、久々に高額の工具を購入しました。

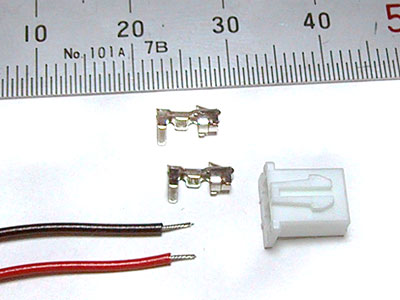

　XHシリーズ
　日本圧着端子の2.54mmピッチのコネクタシリーズである

　製作を進めているバッテリー放電器ですが、電源の接続をコネクターで行うことにしたので、謳い文句は本当なのかこれを機会に試してみます。というか、そのために購入したのですが（笑）。

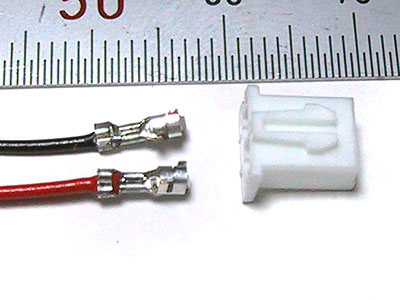

　コンタクト完成
　オープンバレルタイプのコンタクトピンが簡単に仕上がった

　いままでの苦労がなんともはや、笑わせてくれる状態です。かなり、きれいに出来上がっています。接続もばっちり。被服の押さえもきれいに出来上がっています。接続ワイヤはAWG28だったので1.4mmの部分でまず、被服を剥いた導線部分をかしめます。この状態でも線を引っ張っても全然取れる様子もなく導通もしっかりあります。
　念のため、半田を流して接続を確実にし、被服部分をかしめます。
　サイズに合った工具を使うと、いままでの苦労はいったいなんだったのかと思わせるぐらい、簡単に仕上がりました。工具はちゃんとしたものを使えという事ですね。
　しかしメーカ−純正工具、この工具より１桁上の金額します。なんでそんなに高いのかな、純正は。素朴に疑問に思います。
