電子ボリューム

　いろいろ製作プロジェクトが並走していて全体が遅れていますが、また寄り道です（苦笑）。

　LM1972M
　SOP 20pinパッケージ
　秋葉原に行ったときに秋月で購入した電子ボリュームのNationalSemiconductorのLM1972Mです。
　最大78dBの減衰量とMUTE（100dB）の機能を持った２チャンネルの電子ボリューム。内部のレジスタを３線式シリアル通信で設定を行い、減衰量を２チャンネルそれぞれ独立に調整できます。

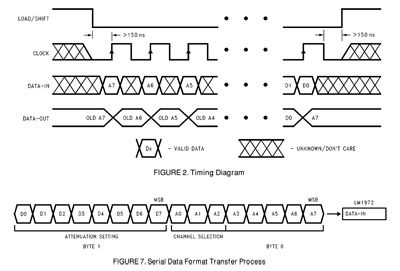

　シリアル通信の仕様
　詳細はTIの製品サイト中のデータシートを参照のこと
　MSBからアドレスとデータのあわせて16bitデータを送りだす事で、内部レジスタを設定できます。I²CやSPI通信とは異なり非常に単純な通信手順ですので、アセンブラでも十分作成できるでしょう。ただし、他のシリアル通信と同じく、タイミング制限事項だけ満足させるのに注意が必要です。
　シリアルデータはデータアウト端子があるため、クロックとラッチを並列に接続、データ線をデイジーチェーンで接続する事で複数のデバイスを３線だけで設定する事も可能です。

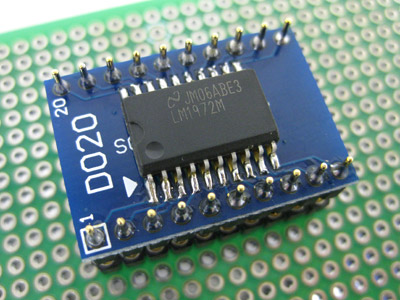

　変換基板に実装
　両ピンタイプのピンヘッダでソケットに対応
　パッケージがSOP 20ピンであるため、そのままだと2.54mmピッチのユニバーサル基板に実装できません。今回はダイセンの20ピンICピッチ変換基板（D020）を使いました。一般的には28ピンの変換基板が多く出回っているのでそちらの方が入手性はよいと思います。
　ただ、実装すると余るピンがあるので邪魔な場合は基板を切り取る必要がありちょっと不細工なので、丁度のピン数をもった変換基板を採用しました。
　ICソケットに実装するためピンヘッダをハンダ付けしています。
20pinの600milソケットはありませんので、インラインのソケットピンを必要ピン数並べてソケットにして実装を行います。
　LM1972Mの出力は抵抗ラダーであり、25kΩ〜35kΩの範囲で変動するため、オーディオ出力にはボルテージフォロアのバッファアンプを接続するのが代表的なアプリケーション例としてデータシートに掲載されています。オペアンプはJ-FET入力のオペアンプが指定されており、オーディオ特性はこの出力のバッファ・オペアンプで決定されますので選定は重要です。データシートには「例えばLF412」みたいな事が書かれていました。
　いまのところ、OPA2134かLME49720あたりかと考えていますが、MUSES 8920というのもアリかも知れません。
　LM1972のためのアナログ系±6V正負電源と、デジタル系の3V、バッファのオペアンプ向けのアナログ回路用±15V電源が別途必要ですのでこちらもあわせて製作しなければなりません。
　もう、作る予定が立て込んできて一杯一杯です。って、自業自得なのですがね。
